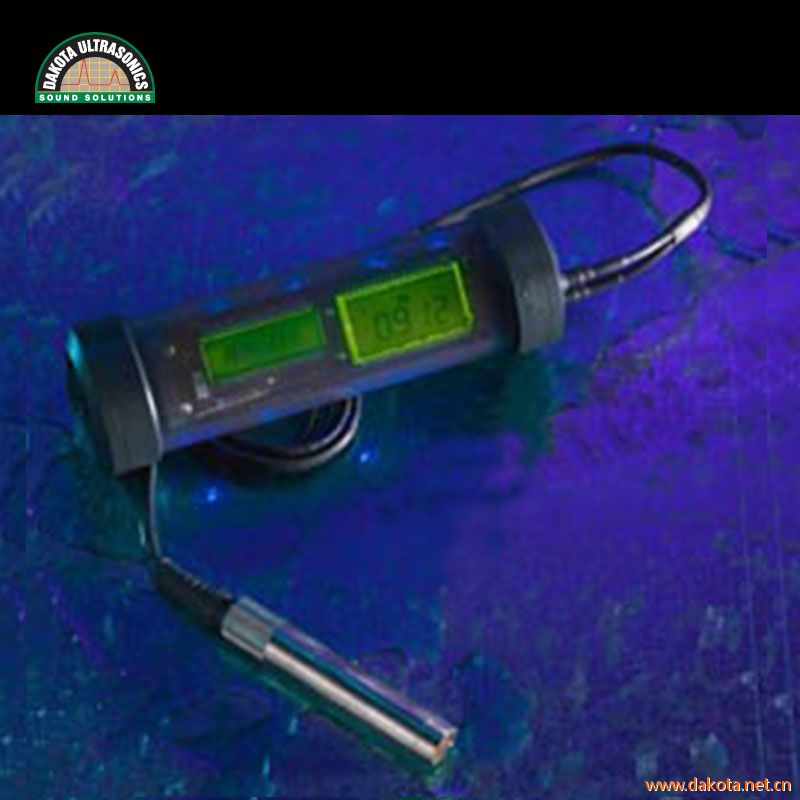

水下超聲波測厚儀UMX-2

美國DAKOTA ULTRASONICS公司超聲波測厚儀UMX-2，設計用于水下檢查，額定深度為300米�？纱鎯�5000個數據，包括每次測量的所有UMX-2設置，超聲波樓板測厚儀，以及A-掃描波形。RS232數據接口，通過DakView軟件下載到計算機。

儀器特點

• 可在水下300米使用
• 自動/手動探頭校零，超聲波金屬測厚儀，自動探頭識別
• 可接單晶和雙晶探頭
• 測量模式：脈沖-回波(P-E)、脈沖-回波涂層(PECT)、回波-回波(E-E)、三重回波(TCG)
• 手動增益調整(可選超低、低、中、高、超高五檔)和自動增益調整
• 數據存儲

技術參數

測量

• 脈沖-回波(P-E)模式測量范圍：0.63～508mm(鋼)
• 回波-回波涂層(PECT)模式測量范圍：0.63～508mm(鋼)，0.01~25.4mm(涂層)
• 回波-回波(E-E)模式測量范圍：2.54～102mm(鋼，混凝土超聲波測厚儀，穿過涂層測量，隨涂層厚度的不同，測量范圍也會變化)
• 三重回波(TCG)模式測量范圍：1～152mm(鋼，穿過涂層測量，取決于涂層厚度、被測材料和探頭)
• 分辨率：0.01mm
• 聲速范圍：1250～13995m/s，超聲波測厚儀原理圖，內置8個聲速和1個自定義聲速選項
• 單位：公制或英制

顯示

• 顯示屏：一塊1/2英寸4位半數字LCD顯示屏，手持超聲波測厚儀，一塊3/8英寸6位字符LCD顯示屏，帶背光
• 穩定度指示：表示測量值的穩定性

超聲波參數

• 雙晶探頭測量模式：脈沖-回波(P-E)模式，脈沖-回波涂層(PECT)模式，超聲波測厚儀培訓，回波-回波(E-E)模式(穿過涂層)
• 單晶探頭測量模式：三重回波(TCG)模式(穿過涂層)
• 脈沖：雙方波脈沖
• 接收：根據選擇模式在100dB范圍內采用手動或AGC增益控制
• 手動增益：可調增益(40~52dB)，以3dB為步長5個增益設置(超低、低、中、高、超高)
• 計時：單次100MHz8位超低功耗數字化儀的精確25MHz TCXO計時

探頭

• 自動探頭校零(僅雙晶探頭)
• 頻率范圍：雙晶探頭1~10MHz，多模式超聲波測厚儀，自動識別；單晶探頭1~10MHz，通用
• LEMO水下接口，1.2米探頭線
• 可定制用于特殊應用的探頭和探頭線長度

存儲

• 容量：32M，可存儲5000個讀數、儀器設置和A-掃描波形圖
• 數據格式：網格(字母數字)和順序
• 數據輸出：通過RS232接口和USB轉接線連接的計算機

電源

• 標配為三節5號堿性電池，鍍層測試，可選鎳鎘電池
• 通常條件下堿性電池可工作50小時(背光關閉)或15小時(背光開啟)，鎳鎘電池可工作20小時(背光關閉)或8小時(背光開啟)
• 無操作五分鐘后自動關機
• 電量狀態指示

其他

• 鍵盤：單鍵磁耦合開關
• 工作溫度：-29～60℃
• 尺寸重量：長229mm，高精度超聲波測厚儀，直徑60mm，丹納超聲波測厚儀，含電池680g
• 防水外殼：高強度透明塑料外殼，深度等級為300米
• 出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準
