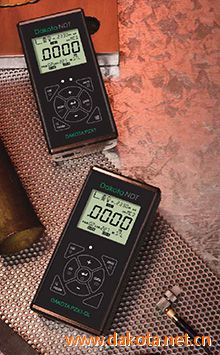

高精密超聲波測厚儀PZX1/PZX1-DL

美國DAKOTA公司推出的新一代精密型超聲波測厚儀PZX1和PZX1-DL，具有高精度，廣州超聲波測厚儀，高分辨率等特點。配備了多種測量模式，可選多種直徑、高頻或低頻探頭以解決許多潛在的應用。在回波-回波模式中，可以在不去除油漆或涂層的情況下測量材料的厚度。IP65防護等級。符合NIST和MILSTD-45662A標準。

儀器特點

• 120MHz FPGA時序電路設計
• 100v尖脈沖發生器
• 多種測量模式：脈沖-回波模式、回波-回波模式、界面-回波模式、塑料模式
• 自動時間相關增益(TDG)，手動優先
• 單晶延遲塊探頭和接觸式探頭(5~20MHz)
• 低溫定制液晶顯示屏(-30℃)
• CDC兼容的接口，可選串行RS232或藍牙模塊
• USB Type-C數據接口
• 32M閃存內部數據存儲器，超聲波測厚儀使用說明，可存儲40組，dakota超聲波測厚儀，每組250個數據，共10000個數據(僅PZX1-DL)
• IP65防護等級

技術參數

測量

• 脈沖-回波模式測量范圍：1.0~914.4mm(鋼)
• 回波-回波模式測量范圍：延遲塊探頭0.152~25.4mm；接觸式探頭1.0~152.4mm
• 界面-回波模式測量范圍：延遲塊探頭1.524~25.4mm
• 塑料模式測量范圍：石墨延遲塊探頭0.127~6.35mm，取決于材料、探頭頻率和直徑
• 單位：英制和公制
• 分辨率：0.01或0.001mm
• 聲速范圍：305~18542m/s
• 脈沖重復頻率：200Hz
• 顯示刷新頻率：10Hz
• 增益：自動和手動控制
• 時間相關增益(TDG)：在所有測量模式中實現

顯示

• 多功能7段4位半數字液晶顯示器，數字高度為12.7mm
• 兩個3.2mm高14段顯示區和一個7段顯示區，用于顯示信息和數值
• 附加的圖標表示功能和模式
• 可選擇背光(開/關/自動)，可選擇亮度(低/中/高)
• 穩定度指示：表示測量值的穩定性

功能

• 探頭類型：單晶延遲塊探頭和接觸性探頭(可選接觸式探頭的直徑)
• 高速掃描模式：顯示掃描期間的最小讀數，濟南超聲波測厚儀，掃描頻率為100Hz
• 差值模式：顯示測量值和標稱值的差值
• 報警模式：上下限聲光報警
• 聲速測量模式：用于球化率的測量

探頭

• 5~20MHz單晶延遲塊探頭和接觸式探頭
• LEMO 00接口，1.2米探頭線
• 可定制用于特殊應用的探頭

存儲

• 可存儲40組，每組250個數據，一共10000個數據(僅PZX1-DL)

其他

• 鍵盤：防水防油密封按鍵膜，超聲波測厚儀，九個觸感反饋按鍵
• 電源：標配為兩節5號堿性電池，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電。
• 尺寸重量：63.5x131.3x31.5mm，312g(含電池)
• 操作溫度：-30~75℃
• 外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，超聲波涂層測厚儀，環保封裝
• 包裝：ABS工程塑料箱
• 出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準
