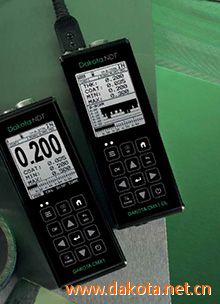

多功能超聲波測厚儀CMX1-DL

美國DAKOTA公司CMX1和CMX-DL多功能超聲波測厚儀，可測量材料的厚度，穿透涂層測量材料厚度，也可以測量涂層的厚度。用戶可根據需求選擇不同的功能配置，以獲得更好的性價比。

儀器特點

• 多種測量模式
• 脈沖-回波模式：測量材料厚度
• 脈沖-回波涂層模式：同時測量材料和涂層厚度
• 脈沖-回波溫度補償模式：測量材料厚度
• 回波-回波模式：穿過涂層測量材料厚度
• 回波-回波驗證模式：穿過涂層測量材料厚度
• 測量涂層模式：只測量涂層厚度
• 120MHz FPGA時序電路設計
• 可調增益(40~52dB)，青島超聲波測厚儀價格，超低、低、中、高、超高五檔可選
• 自動時間相關增益(TDG)
• 自動：探頭校零、探頭識別、溫度補償
• 可存儲64個用戶定義設置
• 高速掃描模式：每秒鐘250個數據
• 上下限聲光報警，差值模式
• B-掃描
• USB Type-C數據接口
• 內置4GB SD存儲卡

技術參數

測量

• 脈沖-回波(P-E)模式測量范圍：0.63～1219.2mm(鋼)
• 脈沖-回波涂層(PECT)模式測量范圍：0.63～1219.2mm(鋼)，超聲波測厚儀 品牌，0.0254~2.54mm(涂層)
• 脈沖-回波溫度補償(PETP)模式測量范圍：0.63～1219.2mm(鋼)
• 回波-回波(E-E)模式測量范圍：2.54～152.4mm(鋼，穿過涂層測量，隨涂層厚度的不同，測量范圍也會變化)
• 回波-回波驗證(E-EV)模式測量范圍：2.54～102mm(鋼，超聲測厚儀器，穿過涂層測量，dakota 超聲波測厚儀，隨涂層厚度的不同，測量范圍也會變化)
• 測量涂層(CT)模式測量范圍：0.0127~2.54mm(涂層)
• 分辨率：0.01mm
• 聲速范圍：309.88～18542m/s
• 單位：公制或英制
• 校準：一點和兩點校準方式

顯示

• 顯示屏：1/8英寸VGA灰色顯示，240x160象素�？梢晠^62x45.7mm，EL背光
• B-掃描方式：基于時間的橫截面視圖。顯示速度為每秒10到200個讀數
• 大數字方式：標準厚度顯示，數字高度17.78mm
• 厚度條形掃描：速度10Hz，超聲波測厚儀精度，在B-掃描和大數字顯示模式中可見
• 穩定度指示：表示測量值的穩定性
• 功能狀態指示：顯示當前激活的功能

超聲波參數

• 測量模式：P-E、PECT、PETP、E-E、E-EV、CT
• 脈沖：可調方波脈沖發生器
• 接收：根據選擇模式在110dB范圍內采用手動或AGC增益控制
• 計時：單次8位100MHz超低功耗數字化儀的精確TCXO計時
• 脈沖重復頻率：250Hz

探頭

• 頻率范圍：1~10MHz
• 雙晶探頭
• LEMO接口，1.2米探頭線

存儲

• 容量：內置4GB SD卡
• 數據結構：網格(字母數字)和順序(自動識別)
• 截屏功能：位圖圖形捕獲，用于快速記錄
• 數據輸出：通過USB Type-C連接的計算機

功能

• 設置：64個用戶定義設置，用戶也可編輯出廠設置
• 探頭類型可選：內置雙路誤差校正，提高線性度
• 報警模式：上下限視聽報警
• 快速掃描模式：每秒250個讀數，當探頭離開時顯示最小值

其他

• 鍵盤：12個觸摸鍵
• 電源：標配為三節5號堿性電池，奧林巴斯超聲波測厚儀，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電
• 外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
• 工作溫度：-10～60℃
• 尺寸重量：63.5x165x31.5mm，含電池385g
• 包裝：ABS工程塑料箱
• 出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

可選探頭

注：測試高溫表面時需用高溫耦合劑。
